Cela fait presque 2 ans que j'ai le boitier-circuit électronique dans un placard et pas le temps de mettre un coupe-circuit radio commandé dans la Kukirin G2 pour 5 €. Le gros défaut de la Kukirin G2, outre le fait qu'elle n'est vraiment pas étanche, est qu'elle n'a pas de clés ou de système antivol intégré. Pour 5€, tu peux réaliser ce petit montage.
Vidéo de Présentation

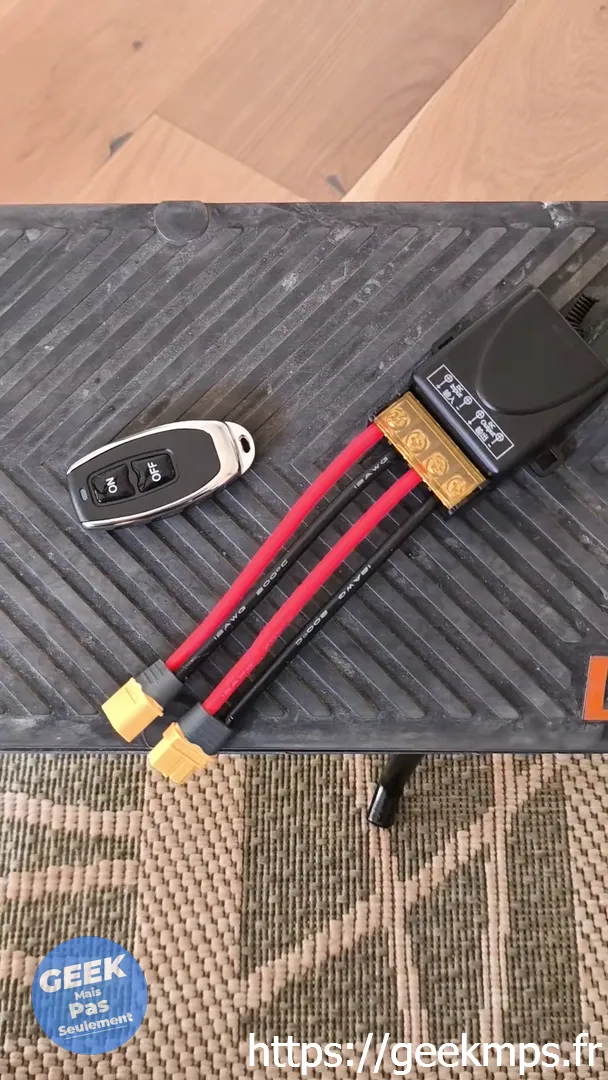

Le commutateur radio commandé coupe circuit.
Avertissements
L'idée est simple couper l'alimentation entre le contrôleur et le contrôleur. Ce n'est pas la meilleure façon de faire, car elle utilise la batterie en continu pour alimenter le circuit radio du commutateur. Donc si tu n'utilises pas régulièrement ta trottinette, ce n'est pas une bonne idée de suivre ce tuto. Le tuto de la clef et des bricolages de fil sera surement une meilleure solution. Il faut bien comprendre que solliciter une batterie en permanence et pouvoir la mettre à zéro n'est pas une bonne idée. Une batterie à zéro doit passer par une ré-init, c'est compliqué à faire.
Le tuto du montage.

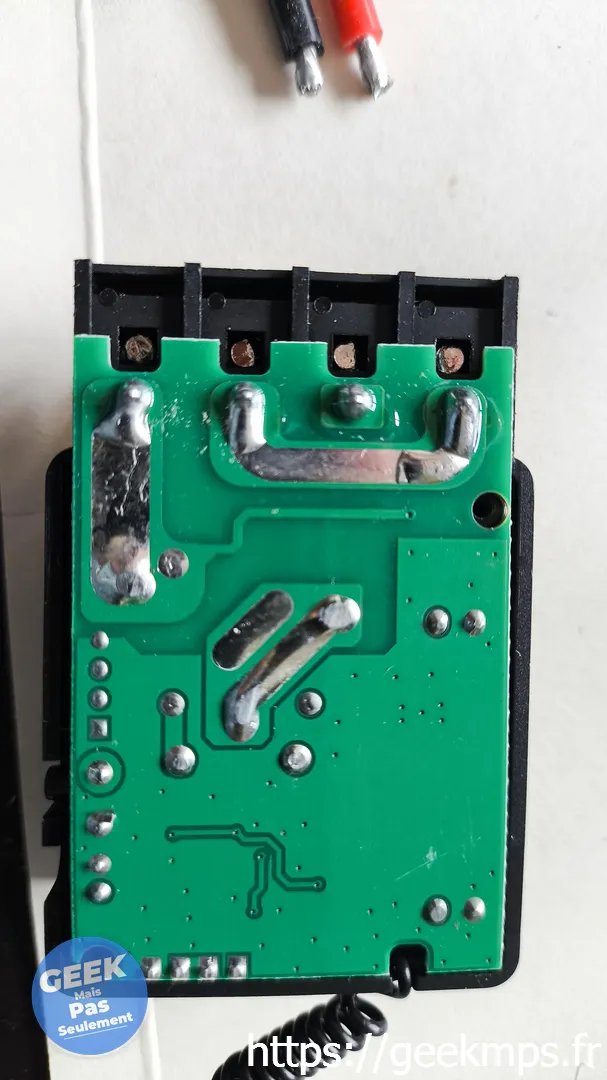

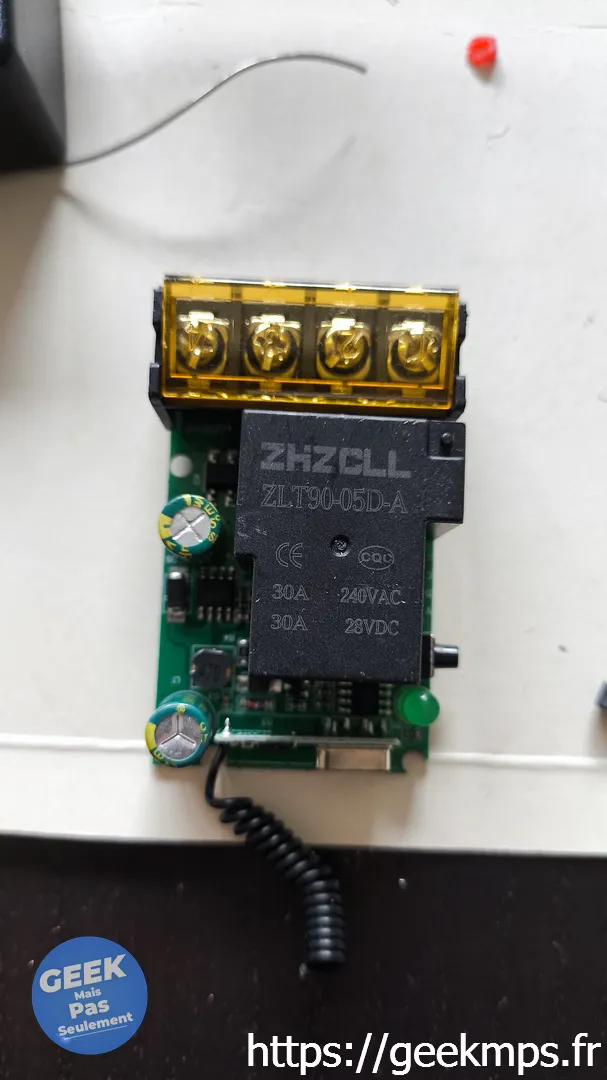

Le commutateur que j'ai choisi n'est pas destiné aux trottinettes, et j'ai un doute sur sa capacité à prendre des vibrations.

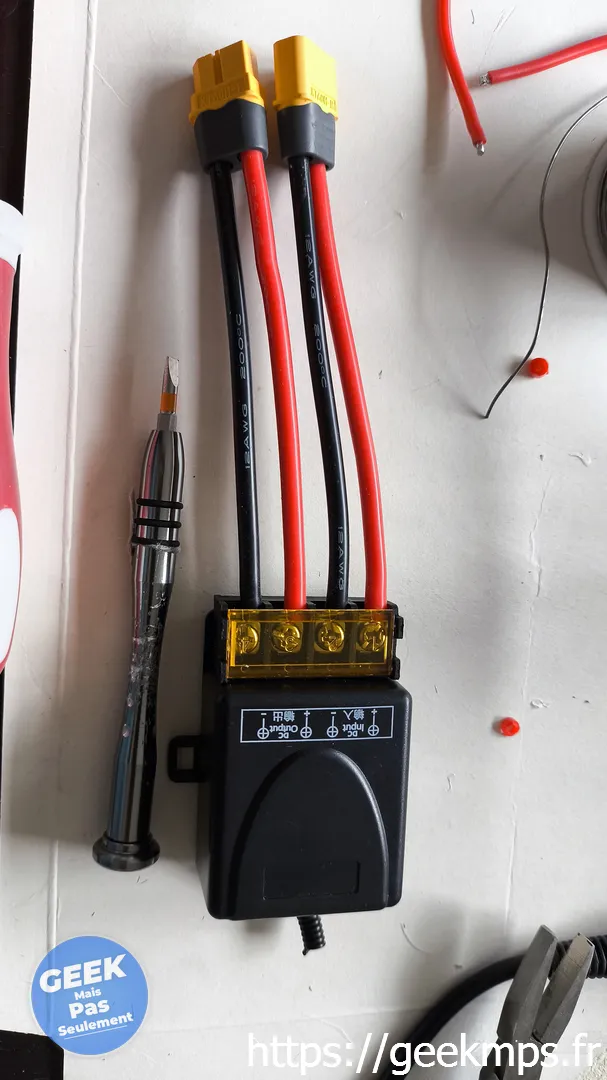

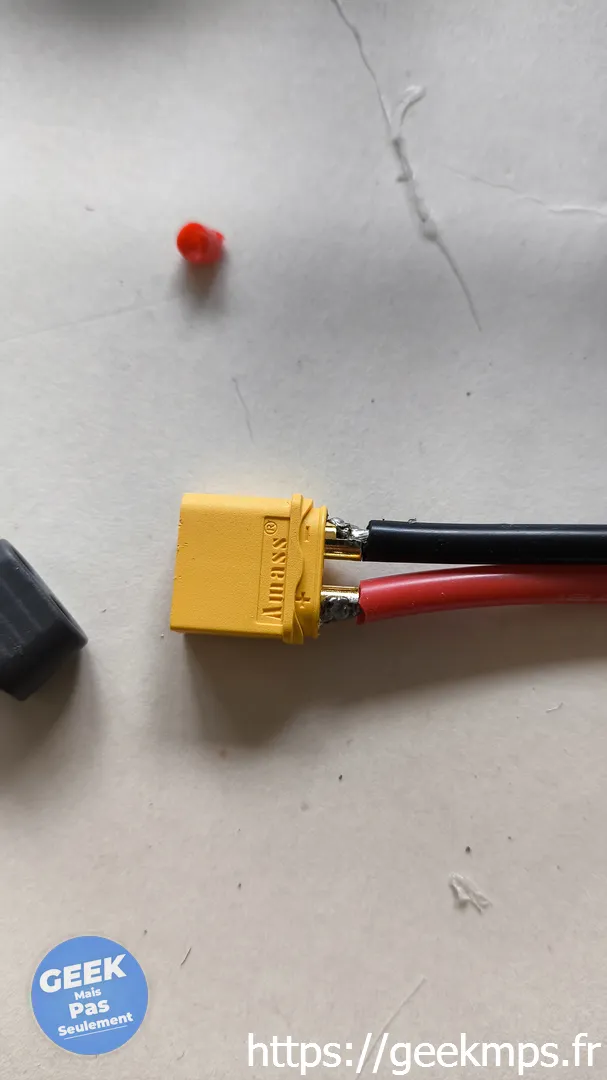

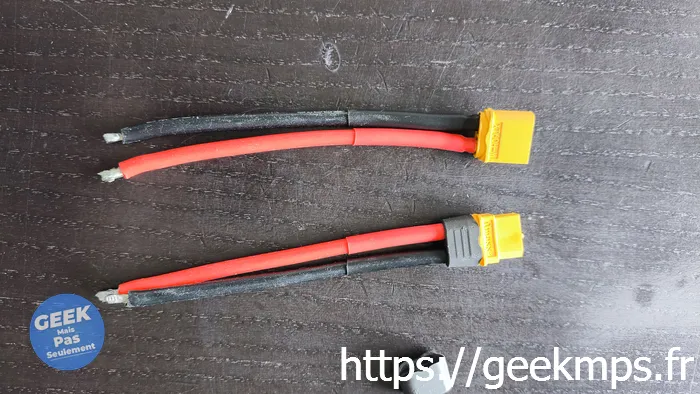

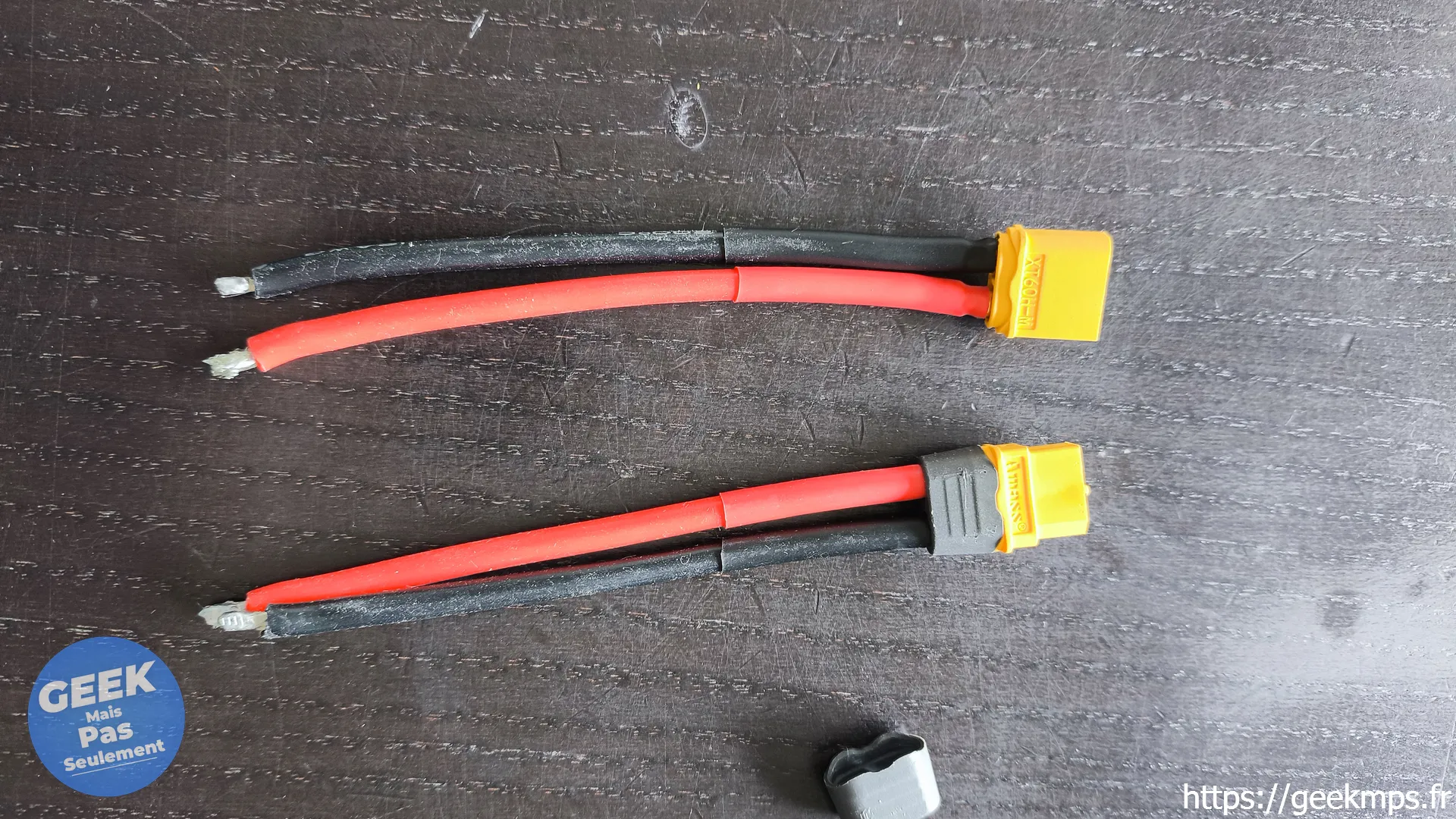

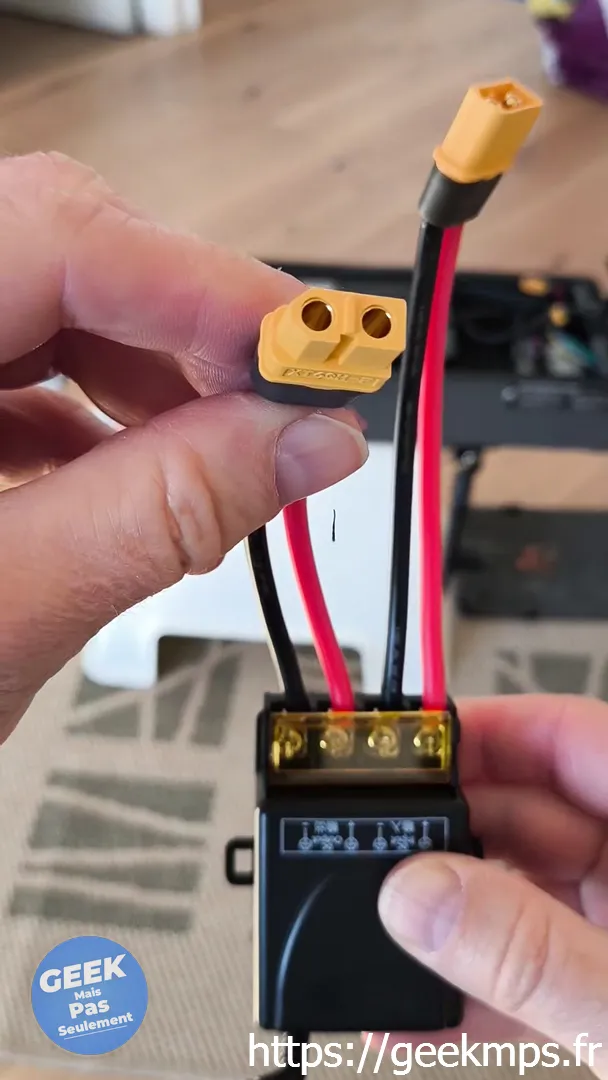

- Tout d'abord, il va falloir préparer 2 câbles AW12 (c'est du 30A) avec connecteur XT60. Celui branché à la batterie sera une femelle et celui côté contrôleur sera mâle. Je vous épargne les soudures, vous pouvez acheter des câbles déjà tout fait. Si vous êtes joueurs, vous pouvez directement connecter la batterie et le contrôleur au relais. Il doit être possible d'utiliser du AW14 (j'ai l'impression que c'est ceux de la batterie).

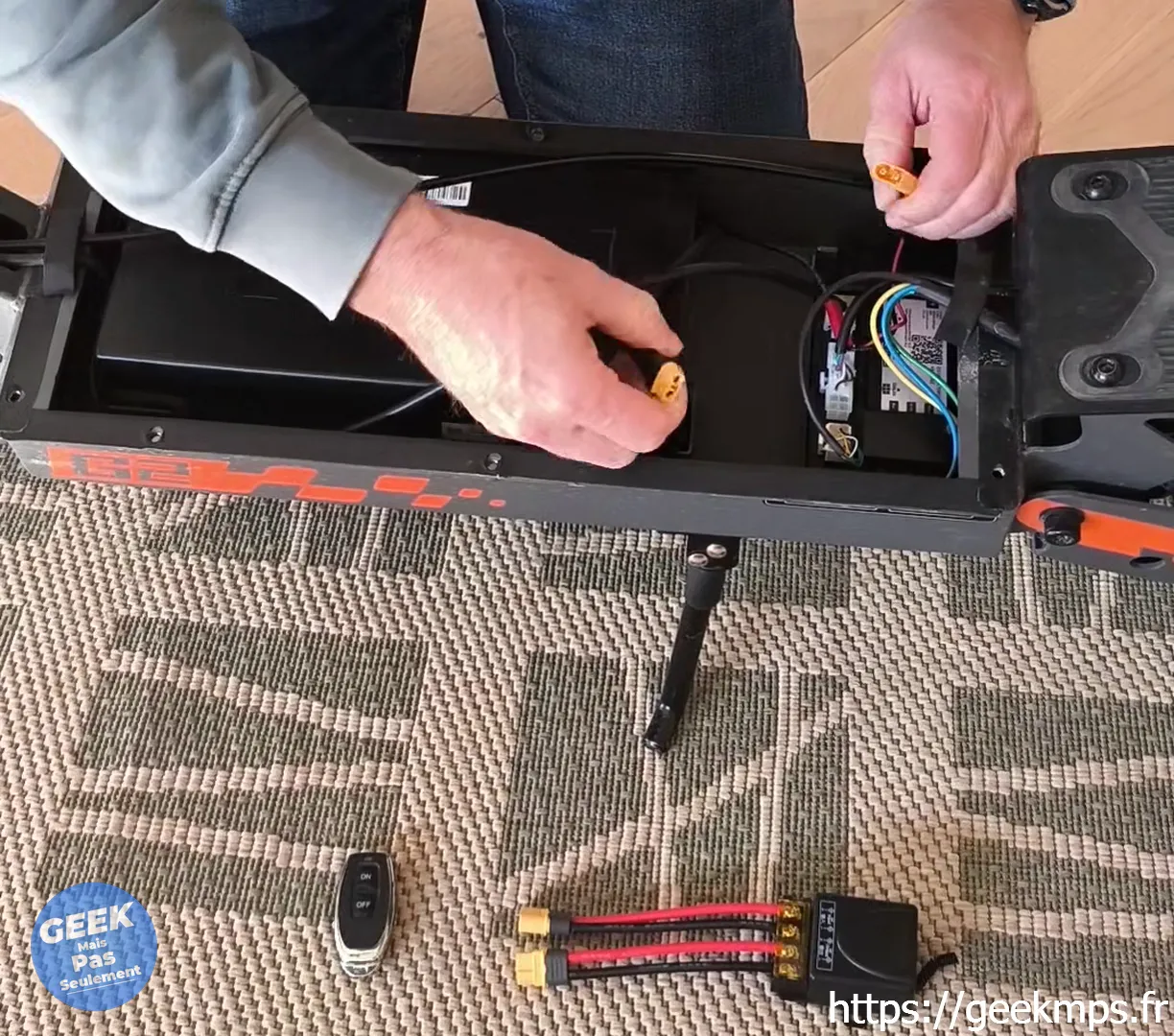

- Dévisser les 8 vis (cruciforme) du deck, pour cela il faut recourber le grip (parfois, il se décolle)
- Pour appairer la radiocommande au boîtier, vous devez brancher le boitier à la batterie.

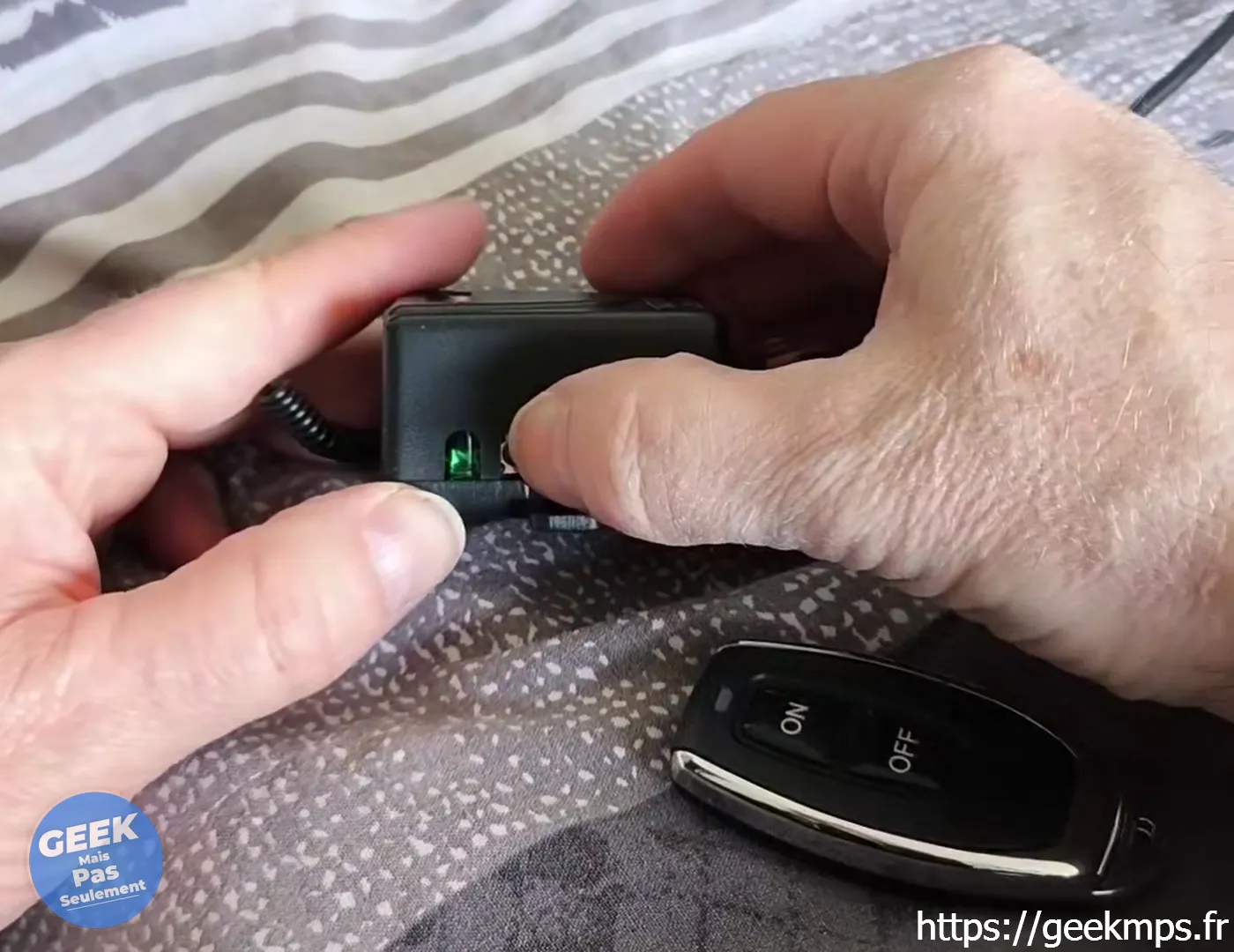

Vous appuyez 3 fois sur le bouton de programmation du boitier. Lorsque la LED clignote, vous appuyez sur un des boutons de la radiocommande, lorsqu'elle re-clignote, appuyez sur l'autre bouton. C'est tout. Vous pouvez le tester à vide, LED allumé contact fermé, LED éteint contact ouvert. - Vous pouvez maintenant brancher le contrôleur et tester.

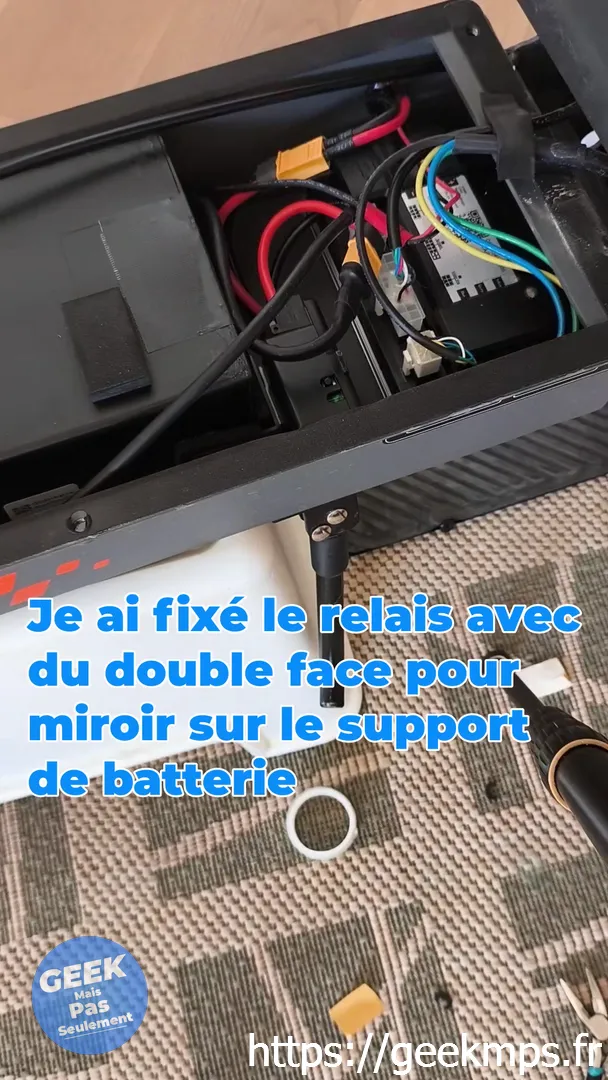

- Le coller avec du double-face pour miroir (ou équivalent)

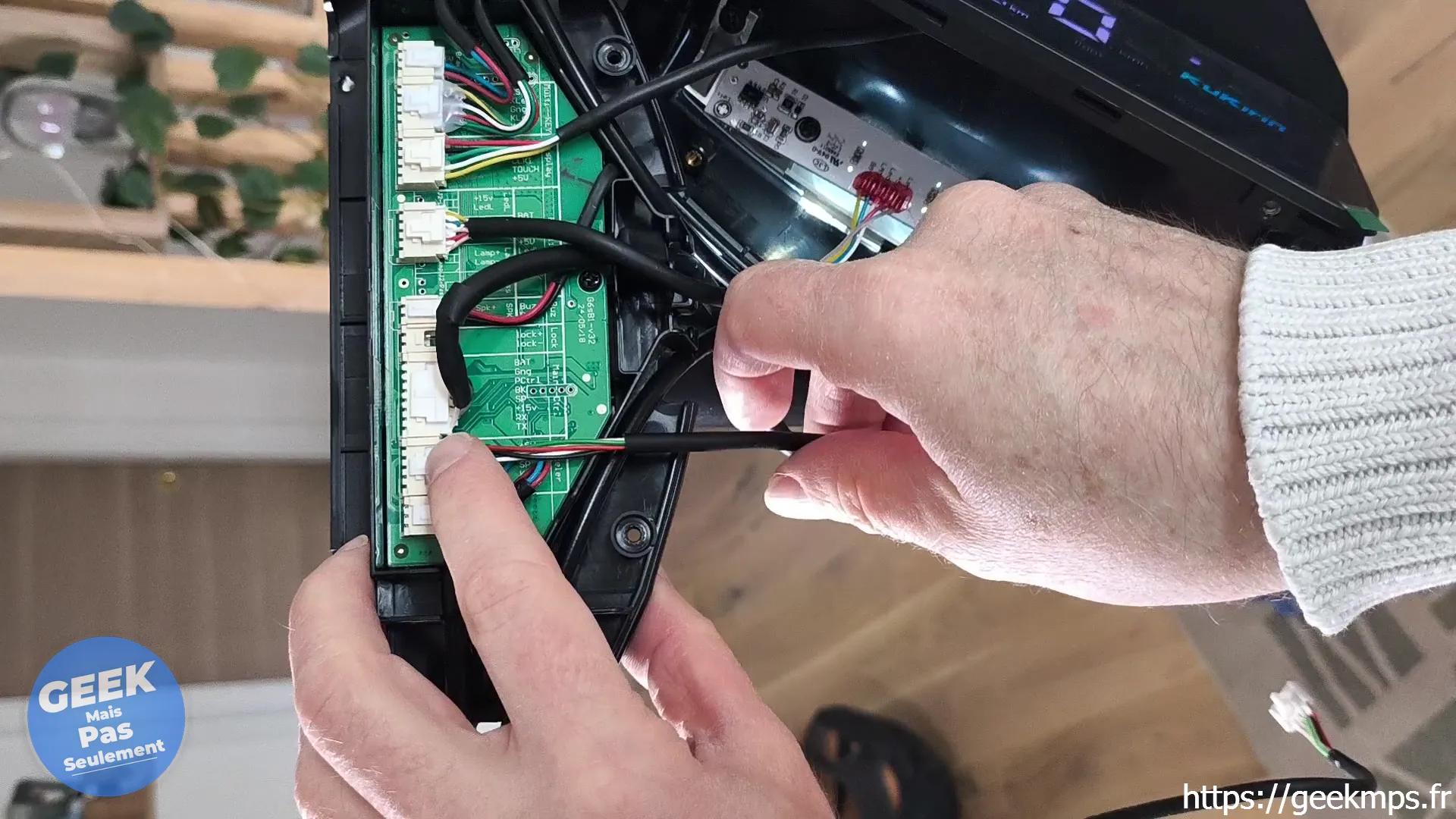

Reste plus qu'à mettre un tag Fresh and Rebel (ou autre) derrière l'afficheur pour pouvoir la tracer au cas où. On les trouve souvent chez Action.
Le plus simple est surement de prendre un module tout fait et juste le brancher.
Conclusion
Je suis allé au travail avec. Mais pour le moment, je n'ai fait qu'un petit aller-retour, et je crois avoir noté une légèrement augmentation de la consommation électrique. Je ne peux pas le certifier. En revanche, sur les pavés, je n'ai pas eu de soucis. J'étais un peu inquiet du fait que qu'il s'agit d'un relais et pas d'un composant électronique. Cela dit, j'ai bien l'impression que le controleur, contient lui aussi un relais (on entend un petit clic à la mise sous tension)
[MAJ du 2026/08/19, je trouve qu'il consomme trop d'électricité et que la batterie se vide plus vite qu'avant, donc autonomie moindre]
Les liens d'achat et autres.
Solution montage commutateur
J'ai pris ce genre de commutateur pour un peu plus de 5€ : https://s.click.aliexpress.com/e/_c33LiGSL
Les câbles (6€ pour un noir et un rouge) : https://s.click.aliexpress.com/e/_c3mu2ASb
Les connecteurs XT60 (2,09€ les 2) : https://s.click.aliexpress.com/e/_c4qm9X0j
Combo câble et connecteurs avec câble AW12 (2€30 - je recommande cette solution) : https://s.click.aliexpress.com/e/_c3So9QZD
Amazon : https://link.amazon/B0c2mmCYR
Montage alternatif avec alarme
Montage déjà tout fait avec alarme https://s.click.aliexpress.com/e/_c3qQgEmT
Chez Cdiscount : https://tidd.ly/3Shwfis

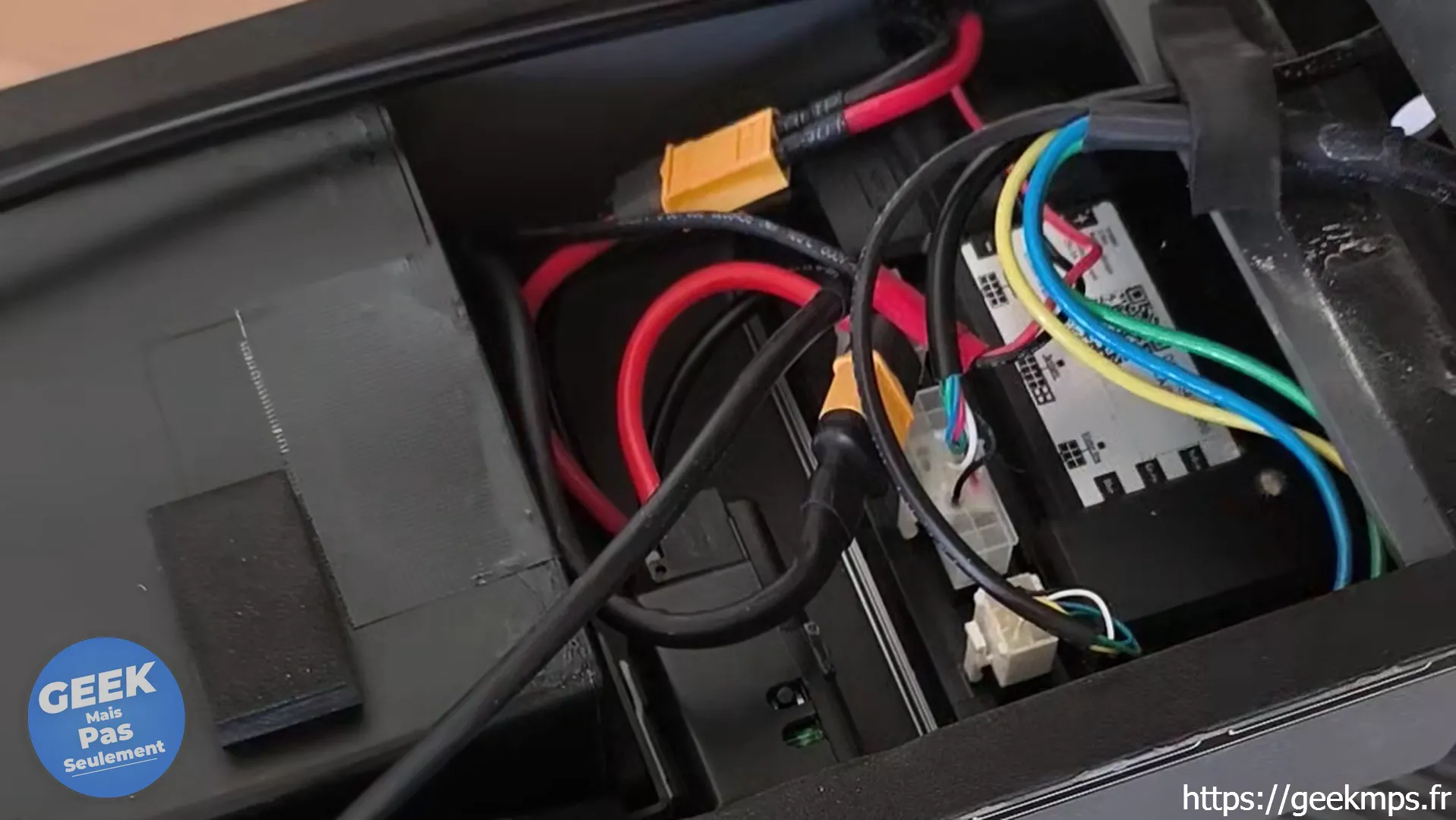

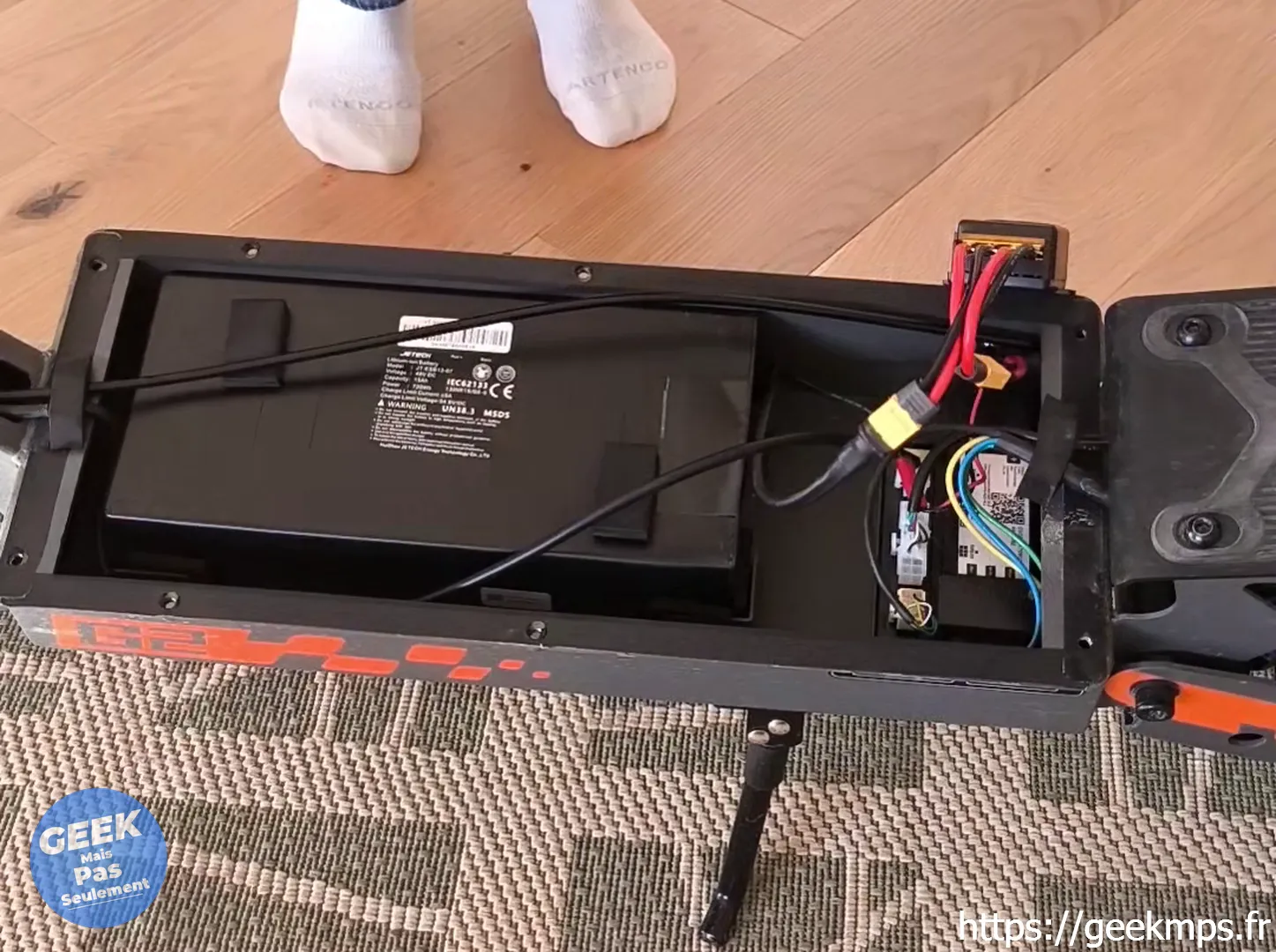

Quelques photos de la mise en place
